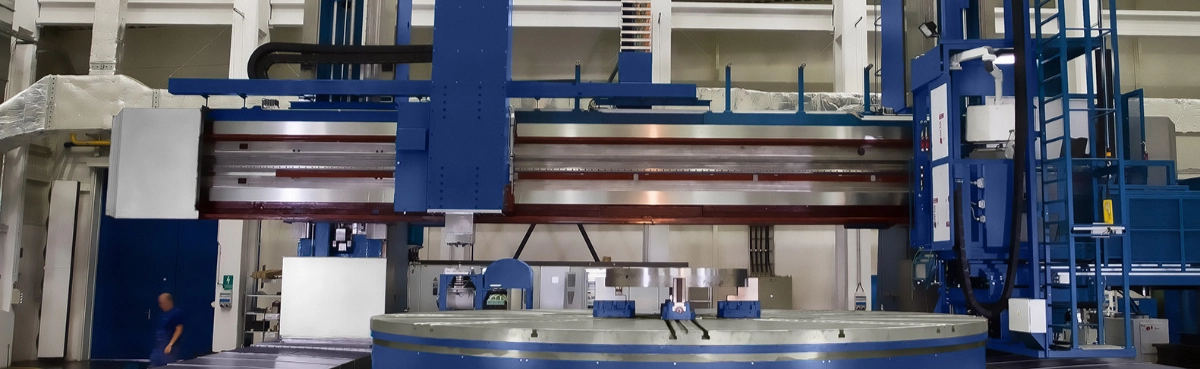

Dvoustojanový karusel s pojízdným portálem kombinuje výhody svislého karuselu a portálového obráběcího centra. Jsme schopni vyhovět téměř všem požadavkům zákazníků, co se týče velikosti obrobku. Zatížení až 1 100 tun stolu mluví za vše.
Základní části stroje tvoří odlitky, proto se vždy můžete spolehnout na vysokou tuhost, geometrickou přesnost a dlouhou životnost stroje. Stavebnicová modulová koncepce zajišťuje vysokou variabilitu v provedení stroje. ČKD SKDY umožňuje kromě soustružení vnitřních a vnějších ploch také frézování, soustružení závitů, broušení, vrtání, vyvrtávání a další operace.
Stroj je zákazníky využíván pro obrábění součástí v:
| SKDY 40-50 | SKDY 40-80 | |
|---|---|---|
| Průměr upínací desky [mm] | 4 000 / 5 000 | 4 000 – 8 000 |
| Průměr obrábění [mm] | 5 000 / 6 000 | 5 000 – 10 000 |
| Výška obrábění [mm] | 2 000 / 2 800 | 4 000 – 6 000 |
| Pojezd v ose X [mm] | 6 000 – 7 000 | 6 000 – 11 000 |
| Pojezd v ose Y [mm] | 4 000 / 5 000 | 4 500 – 6 500 |
| Vertikální výsuv smykadla (osa Z) [mm] | 2 000 / 2 500 | 2 500 / 3 200 |
| Zdvih příčníku (osa W) [mm] | 1 500 / 2 000 | 2 800 – 4 800 |
| Hmotnost obrobku [kg] | 30 000 – 100 000 | 50 000 – 320 000 |
| Otáčky upínací desky [ot/min] | 125 – 50 | 125 – 25 |
| Průřez smykadla [mm] | 340 × 340 | 340 × 340 / 400 × 400 |
| Řezná síla [kN] | 40 | 100 |
