POWERTURN • TOSHULIN

Automatická výměna adaptérů do smykadla a modulárních nástrojů do adaptérů.
Plně zakrytovaný pracovní prostor umožňující vybavení stroje odsávacím zařízením.
Možnost pohonu Master - Slave pro excelentní výkon a přesnost polohování upínací desky.
Volitelné hydrostatické vedení lineárních os pro lepší tlumení rázů.
Využití vysokotlakého chlazení řezného procesu.
Volitelné vybavení stroje systémem automatické výměny technologických palet.

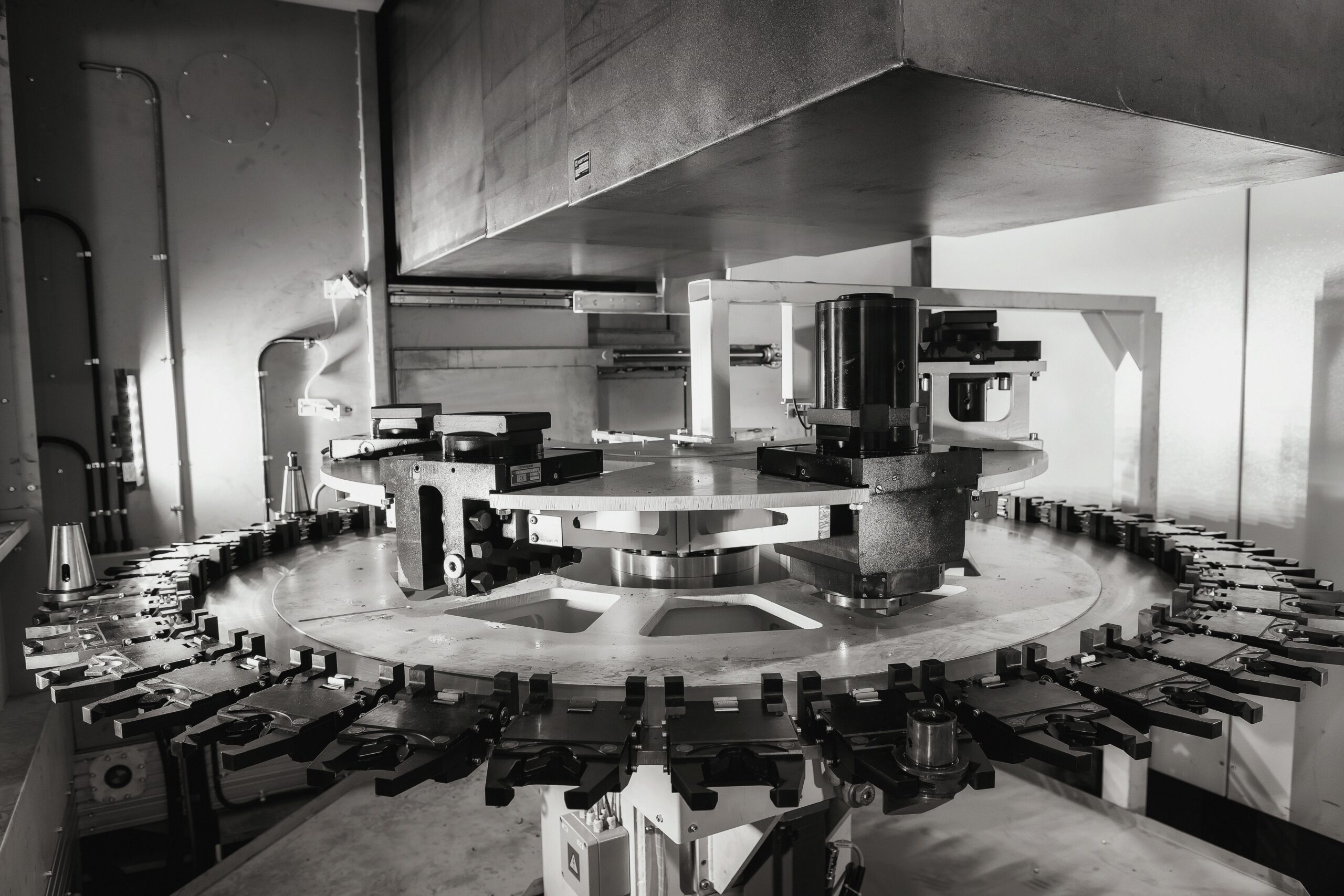

Vysoká variabilita kapacity zásobníků, nástrojového vybavení a měřících sond.
Nadstandartní rozsah pojezdu v ose X v obou směrech od středu upínací desky.
Možnost vybavení stroje hlavami s přídavnou osou B-hlava, C-hlava, Y-hlava.
Řídící systémy Siemens nebo Fanuc.

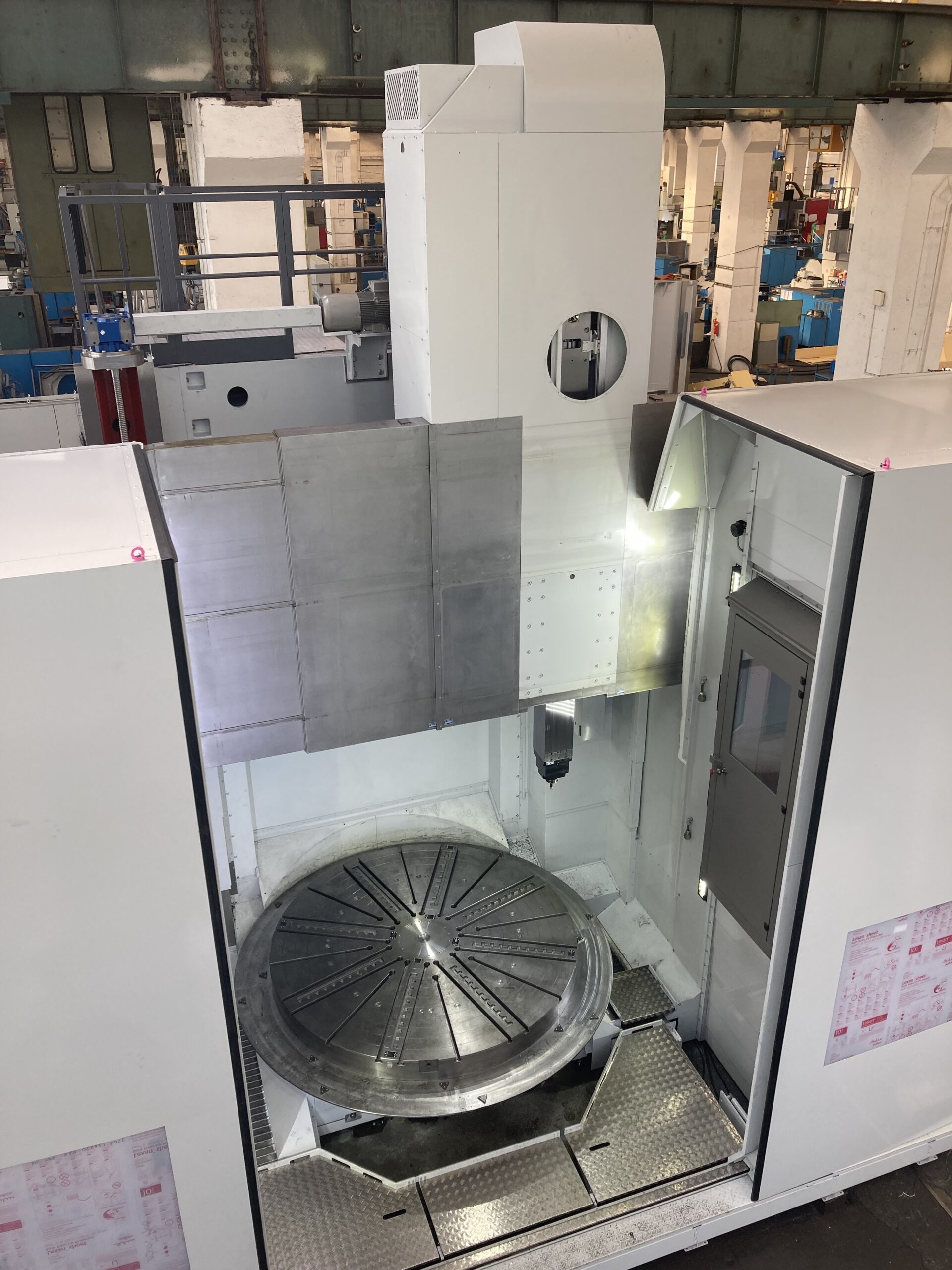

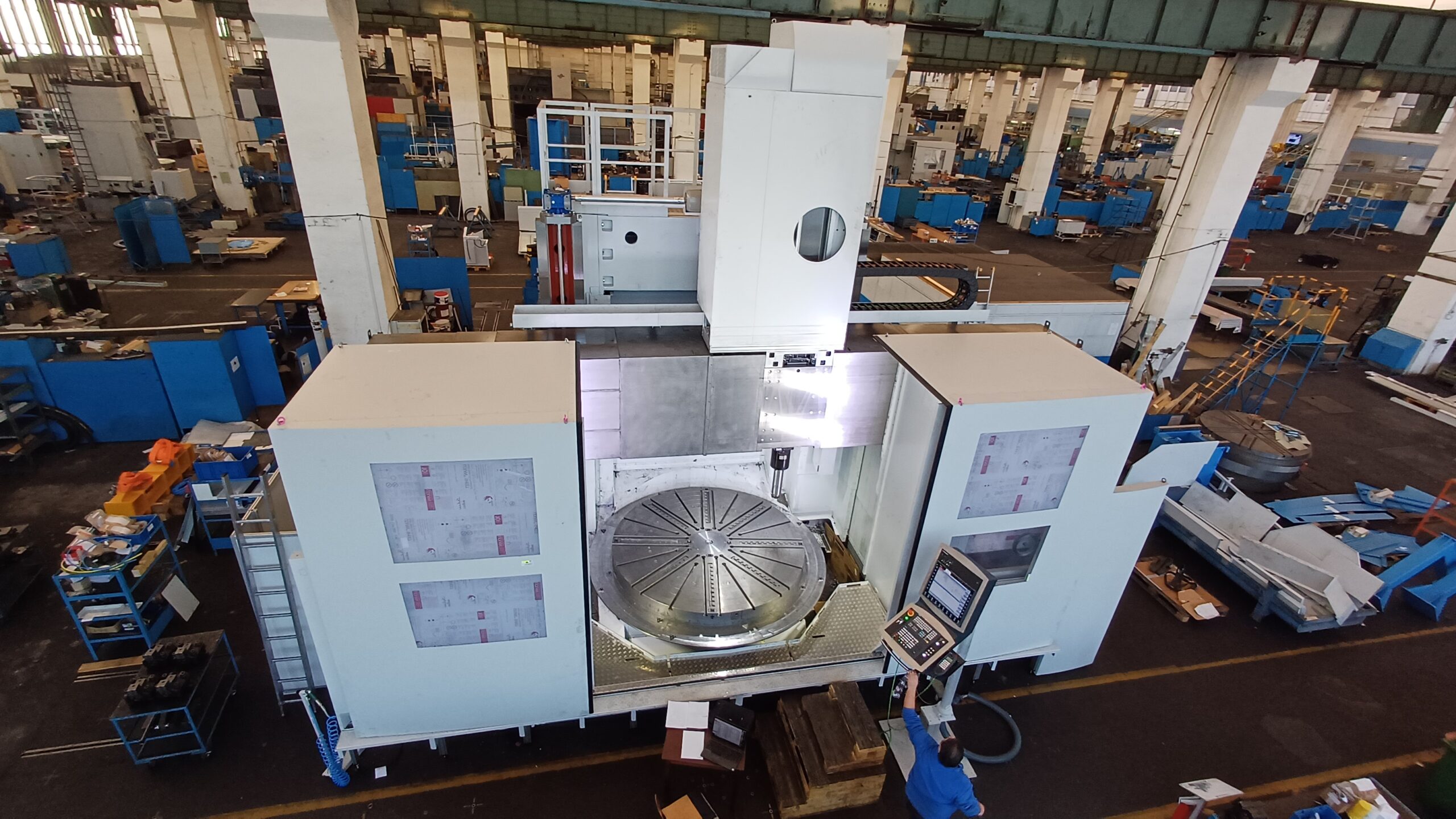

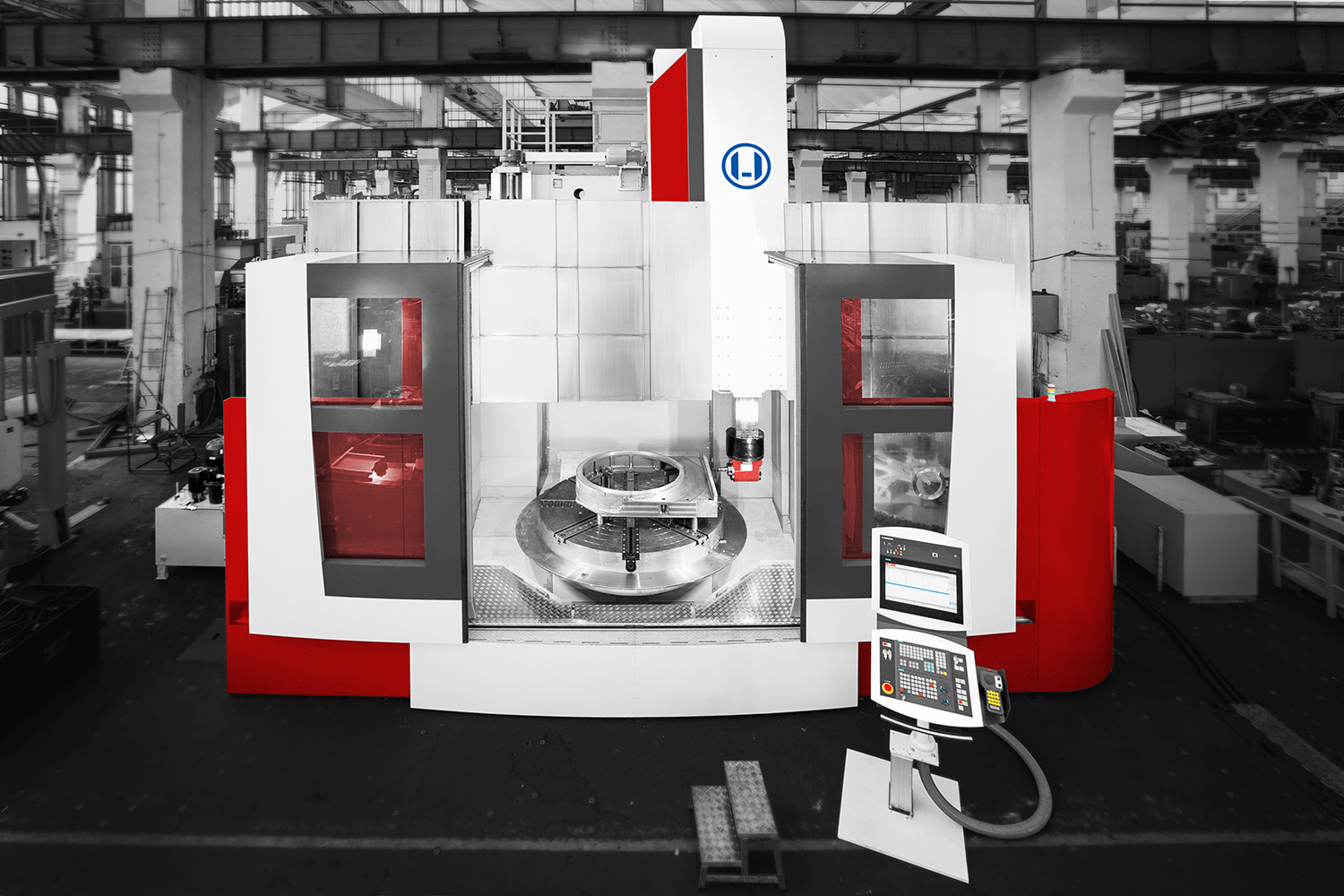

Galerie

Technická specifikace

Průměr upínací desky [mm]8001000
125016002000250030004000
Maximální průměr obrobku [mm]10001200150020002500310037005000
Maximální výška obrobku [mm]140014001400 (2000)1400 (2000)1400 (2000,2600,3200)1400 (2000,2600,3200)1400 (2000,2600,3200)1340 (1940,2540,3140)
Maximální hmotnost obrobku [kg]50008000100001600020000250003000030000
Hlavní pohon [kW]2x22 (2x31) / 2x22 (2x30)2x22 (2x31) / 2x22 (2x30)2x31 (2x44) / 2x30 (2x45)2x31 (2x44) / 2x30 (2x45)2x31 (2x44) / 2x30 (2x45)2x44 (2x58) / 2x45 (2x60)2x44 (2x58) / 2x45 (2x60)2x44 (2x58) / 2x45 (2x60)
Maximální otáčky upínací desky [1/min]630 (800,1000)500 (630,800)400 (500,630)315 (400)250 (315)200 (250)150 (200)125 (150)
Průřez smykadla [mm]240x240240x240240x240240x240240x240240x240240x240240x240
Kapacita řetězového zásobníku nástrojů45 (60,75,95)45 (60,75,95)45 (60,75,95)45 (60,75,95)45 (60,75,95)45 (60,75,95)45 (60,75,95)45 (60,75,95)
Kapacita diskového zásobníku nástrojů8 + 458 + 458 + 458 + 458 + 458 + 458 + 458 + 45

Průměr upínací desky [mm]	800	1000	1250	1600	2000	2500	3000	4000
Maximální průměr obrobku [mm]	1000	1200	1500	2000	2500	3100	3700	5000
Maximální výška obrobku [mm]	1400	1400	1400 (2000)	1400 (2000)	1400 (2000,2600,3200)	1400 (2000,2600,3200)	1400 (2000,2600,3200)	1340 (1940,2540,3140)
Maximální hmotnost obrobku [kg]	5000	8000	10000	16000	20000	25000	30000	30000
Hlavní pohon [kW]	2x22 (2x31) / 2x22 (2x30)	2x22 (2x31) / 2x22 (2x30)	2x31 (2x44) / 2x30 (2x45)	2x31 (2x44) / 2x30 (2x45)	2x31 (2x44) / 2x30 (2x45)	2x44 (2x58) / 2x45 (2x60)	2x44 (2x58) / 2x45 (2x60)	2x44 (2x58) / 2x45 (2x60)
Maximální otáčky upínací desky [1/min]	630 (800,1000)	500 (630,800)	400 (500,630)	315 (400)	250 (315)	200 (250)	150 (200)	125 (150)
Průřez smykadla [mm]	240x240	240x240	240x240	240x240	240x240	240x240	240x240	240x240
Kapacita řetězového zásobníku nástrojů	45 (60,75,95)	45 (60,75,95)	45 (60,75,95)	45 (60,75,95)	45 (60,75,95)	45 (60,75,95)	45 (60,75,95)	45 (60,75,95)
Kapacita diskového zásobníku nástrojů	8 + 45	8 + 45	8 + 45	8 + 45	8 + 45	8 + 45	8 + 45	8 + 45
