FORCETURN

Výkonové obrábění velkorozměrových dílců

Mimořádně stabilní rám stroje z litiny určený pro vysokovýkonné obrábění.
Nadstandardní tuhost smykadla s průřezem až 400x400 mm.
Maximální hmotnost obráběného dílce až 60 tun.
Extrémně tuhé uložení upínací desky s hydrostatickým nebo valivým ložiskem.
Plně zakrytovaný pracovní prostor umožňující vybavení stroje odsávacím zařízením.
Možnost využití vysokotlakého chlazení.
Stroj vhodný pro hrubovací i přesné dokončovací operace velkorozměrových dílců.

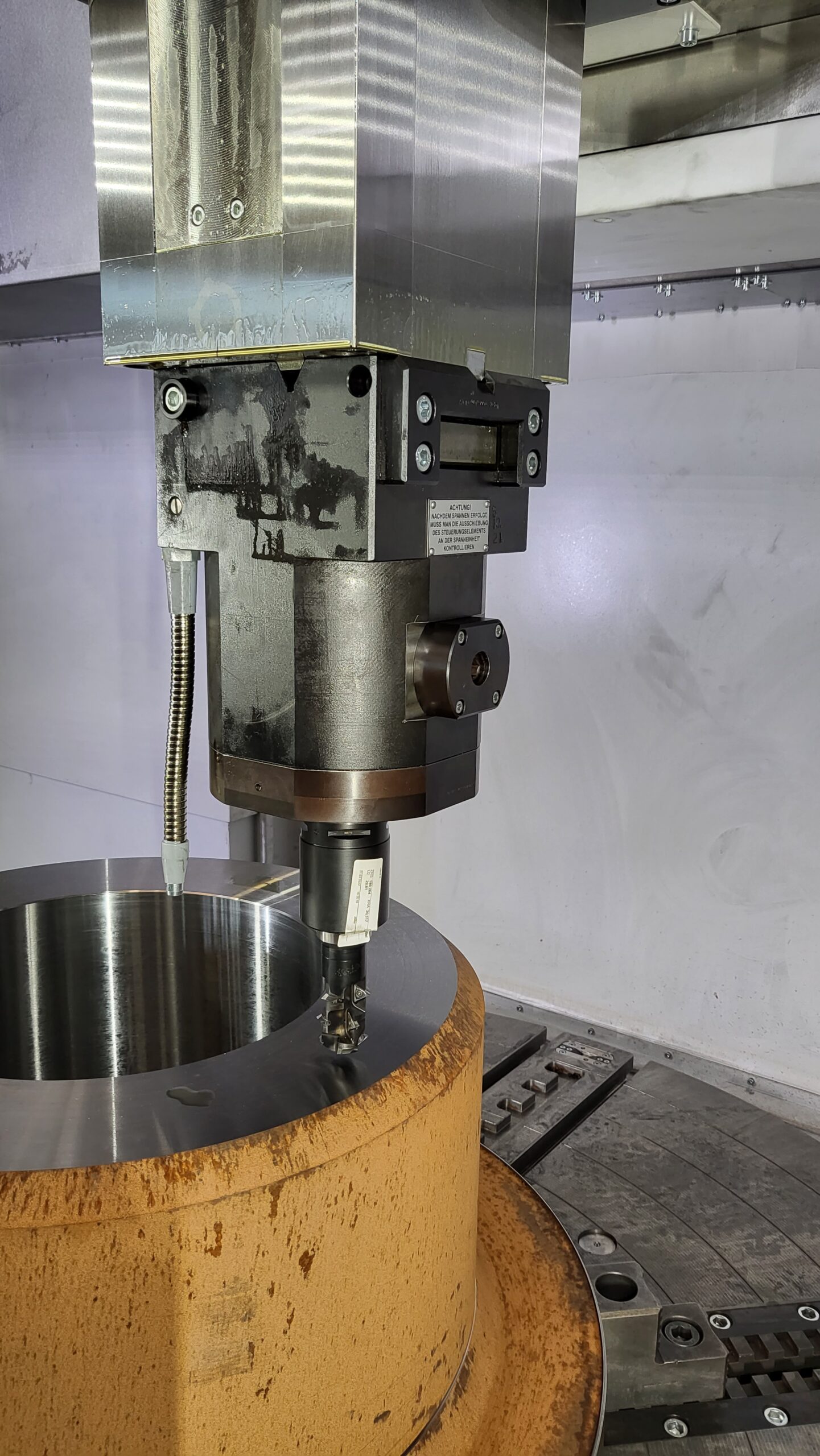

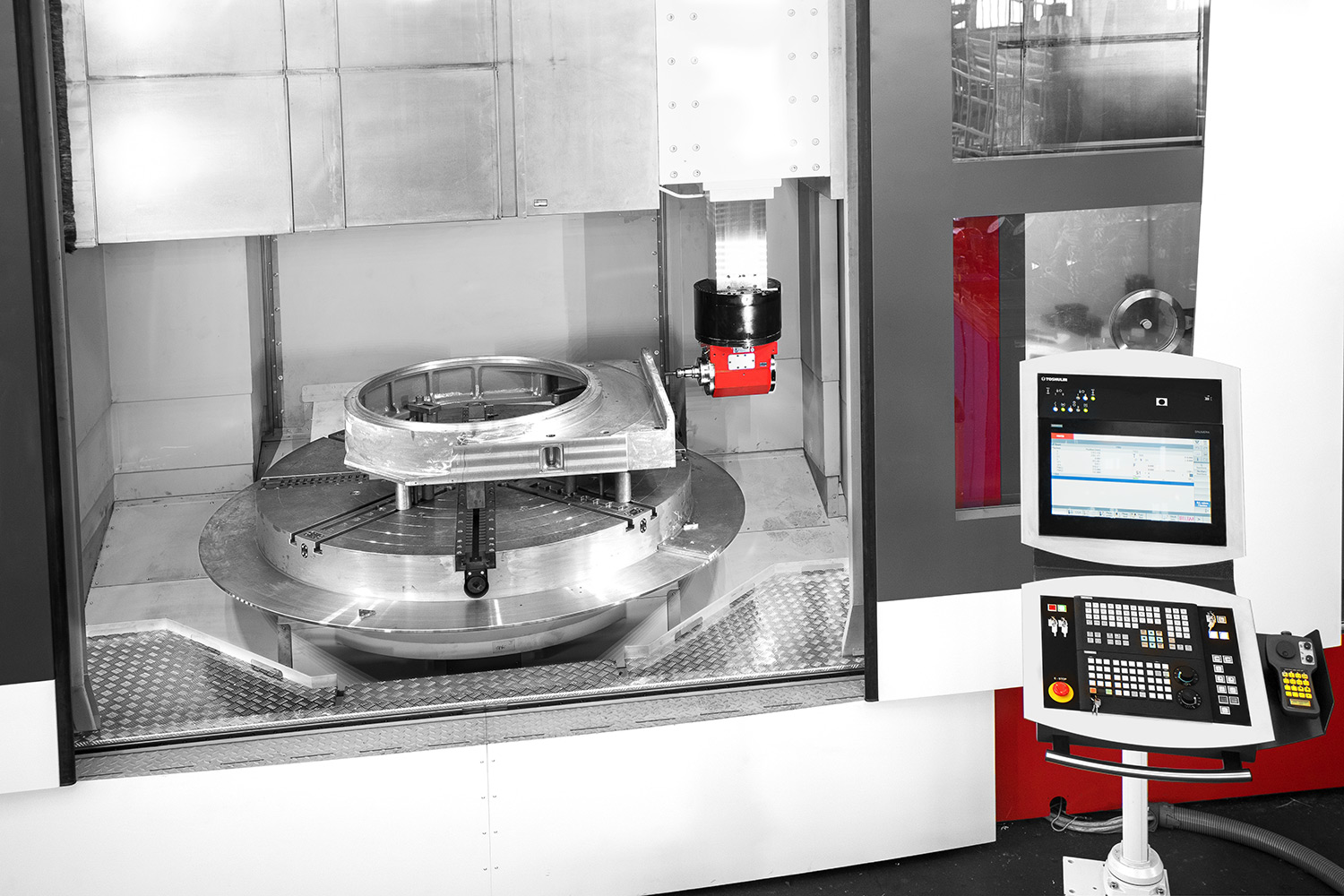

Možnost vybavení stroje hlavami s přídavnou osou B-hlava, C-hlava, Y-hlava.
Velmi přesné polohování upínací desky (C-osa) a náhon rotačních nástrojů s vysokým výkonem.
Vysoká variabilita kapacity zásobníků, nástrojového vybavení a měřících sond.
Automatická výměna hlav, nožových držáků a modulárních nástrojů.
Nadstandardní rozsah pojezdu v ose X v obou směrech od středu upínací desky.
Řídicí systémy Siemens nebo Fanuc.

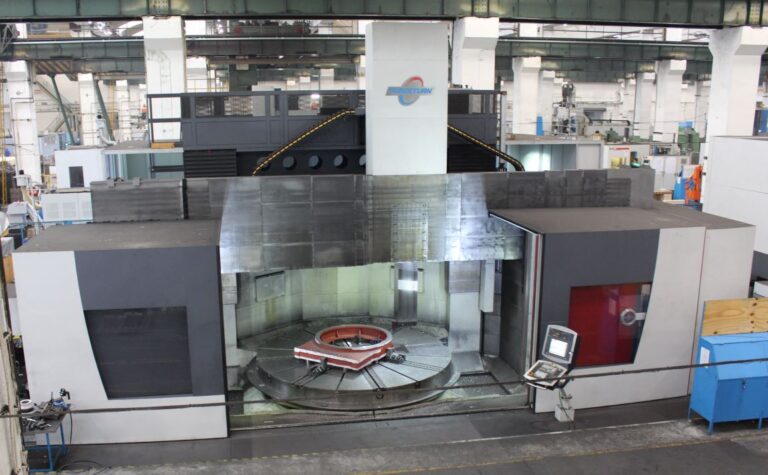

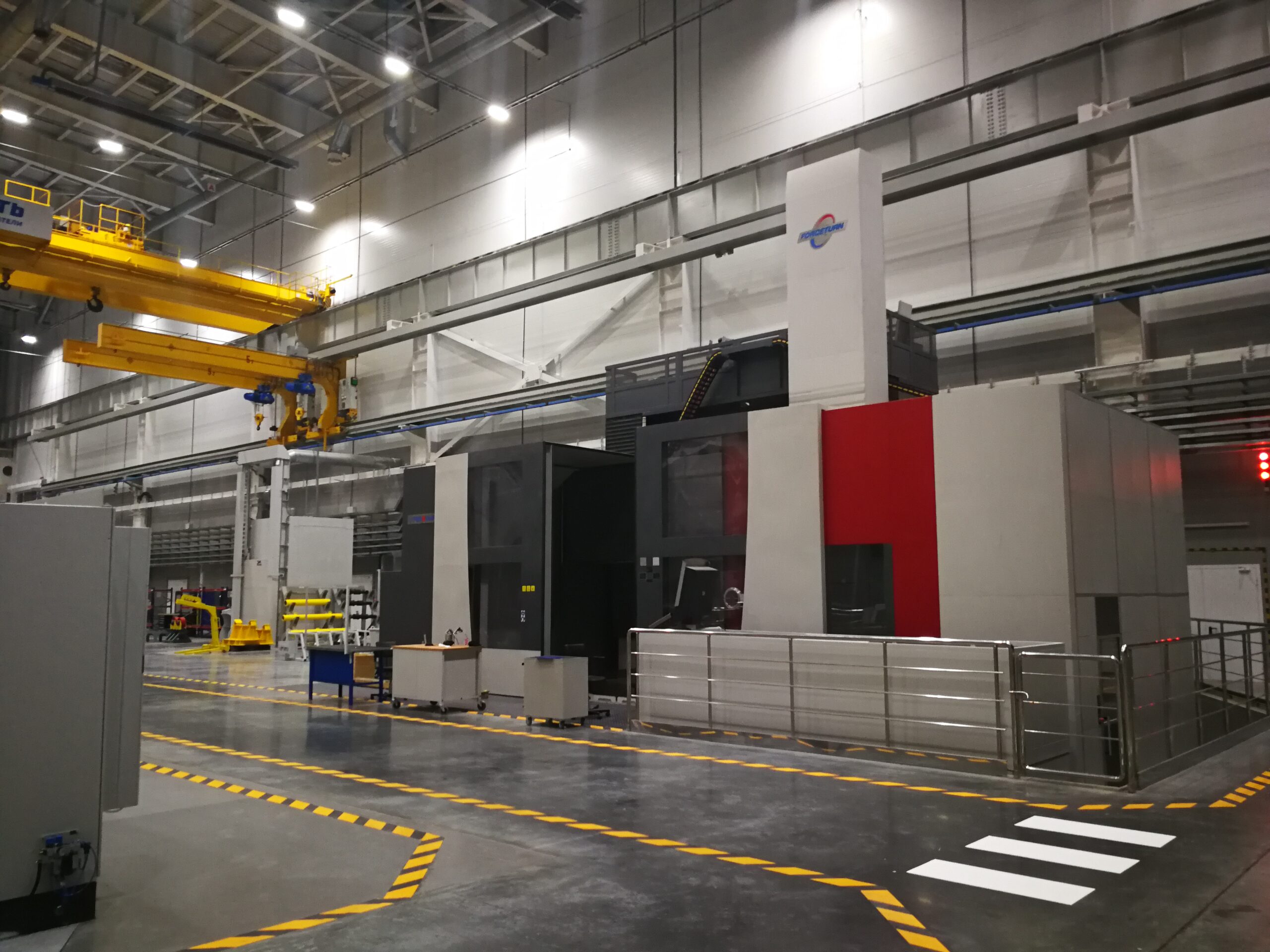

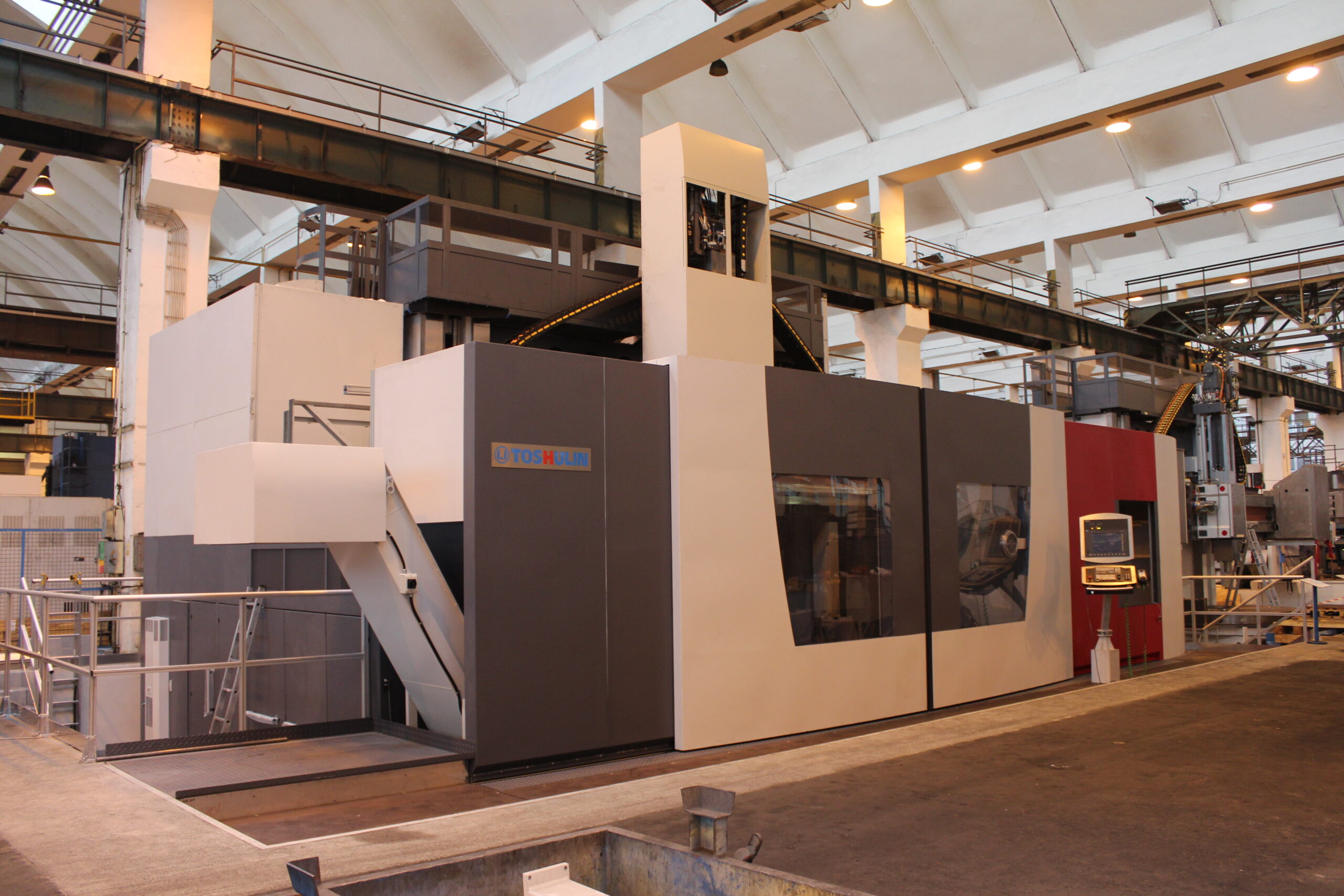

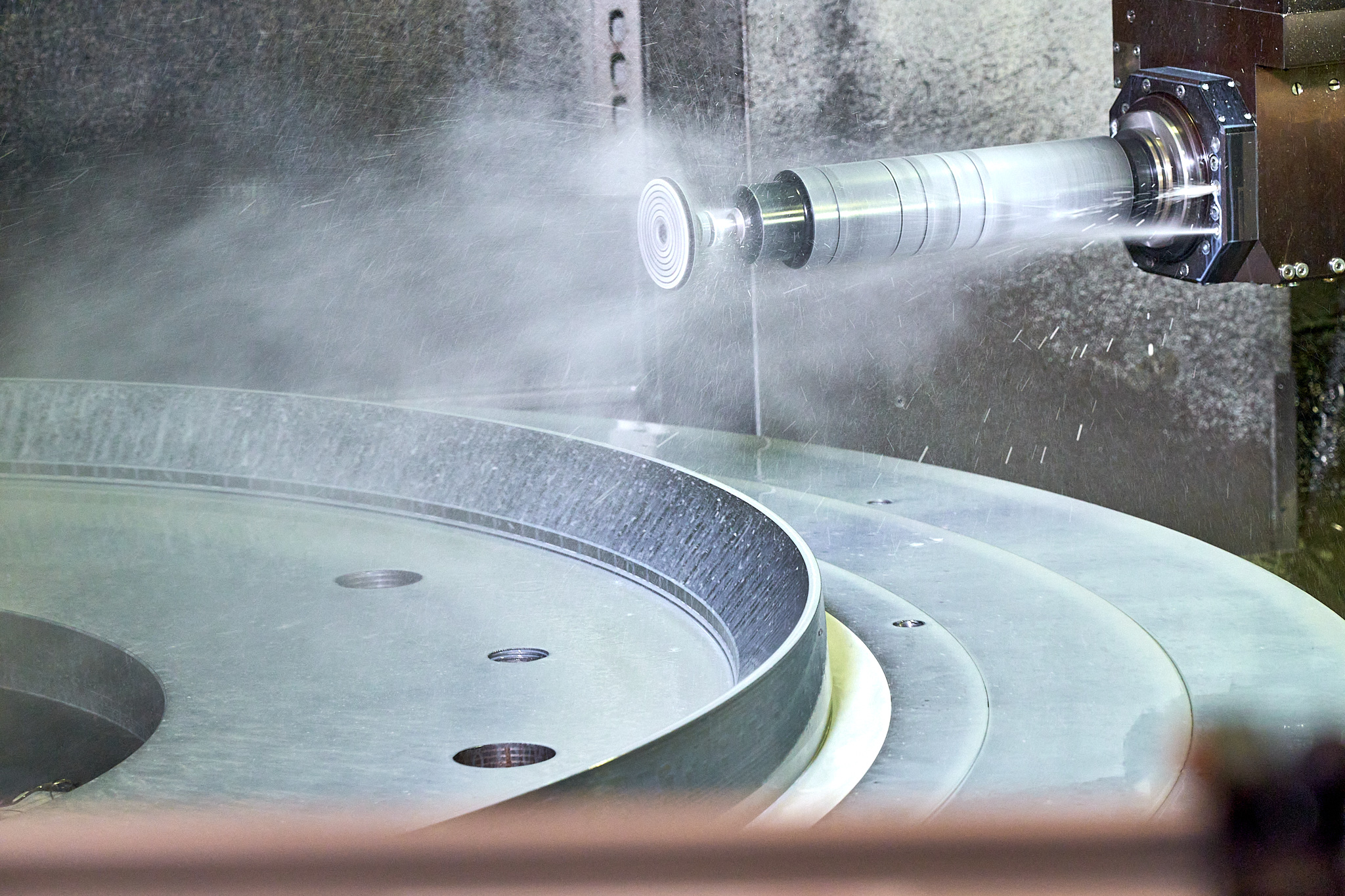

Galerie

Technická specifikace

Průměr upínací desky [mm]250030004000
Maximální průměr obrobku [mm]290036005000
Maximální výška obrobku [mm]2500 (3500,4000)2500 (3500,4000)2500 (3500, 4000, 5000)
Maximální hmotnost obrobku [kg]30000 (45000)30000 (45000)40000 (60000)
Hlavní pohon [kW]2x58 (2x71) / 2x60 (2x75)2x58 (2x71) / 2x60 (2x75)2x58 (2x71) / 2x60 (2x75. 2x100)
Maximální otáčky upínací desky [1/min]250 (200)150 (125)	200
Průřez smykadla [mm]400 x 400 (320 x 320)400 x 400 (320 x 320)400 x 400 (320 x 320)
Kapacita diskového zásobníku 6 + 40 6 + 40 6 + 40

Průměr upínací desky [mm]	2500	3000	4000
Maximální průměr obrobku [mm]	2900	3600	5000
Maximální výška obrobku [mm]	2500 (3500,4000)	2500 (3500,4000)	2500 (3500, 4000, 5000)
Maximální hmotnost obrobku [kg]	30000 (45000)	30000 (45000)	40000 (60000)
Hlavní pohon [kW]	2x58 (2x71) / 2x60 (2x75)	2x58 (2x71) / 2x60 (2x75)	2x58 (2x71) / 2x60 (2x75. 2x100)
Maximální otáčky upínací desky [1/min]	250 (200)	150 (125)	200
Průřez smykadla [mm]	400 x 400 (320 x 320)	400 x 400 (320 x 320)	400 x 400 (320 x 320)
Kapacita diskového zásobníku	6 + 40	6 + 40	6 + 40
